A 42U-s rack hatékony rendszerezése kulcsfontosságú a jól működő adatközpont vagy hálózati környezet fenntartásához. 42U-s rack-szállítóként első kézből tapasztaltam a megfelelő rack-szervezéssel járó kihívásokat és jutalmakat. Ebben a blogban megosztok néhány bevált gyakorlatot és stratégiát a 42U-os rack beállításának optimalizálásához.
A 42U-es rack alapjainak megismerése
Mielőtt belemerülne a szervezési technikákba, fontos megérteni, mi is az a 42U rack. Az „U” a rack terminológiájában olyan mértékegységre utal, ahol 1U 44,45 mm-nek felel meg. A 42U-es rack ezért 73,5 hüvelyk (1867 mm) függőleges helyet biztosít a felszerelések felszereléséhez. Ez a tér sokféle eszköz befogadására képes, beleértve a szervereket, kapcsolókat, útválasztókat, áramelosztó egységeket (PDU-kat) és tárolórendszereket.
Rack elrendezésének megtervezése
A 42U-s rack megszervezésének első lépése az elrendezés gondos megtervezése. Kezdje azzal, hogy készítsen részletes leltárt az összes felszerelésről, amelyet a rackbe kell telepítenie. Vegye figyelembe az egyes eszközök méretét, súlyát, teljesítményigényét és hűtési igényeit. Ez az információ segít meghatározni a legmegfelelőbb helyet a rack-en belüli minden egyes berendezés számára.
- Csoportosítás funkció szerint: A rack rendszerezésének egyik hatékony módja a berendezések funkció szerinti csoportosítása. Például a rack egy meghatározott részét kijelölheti a kiszolgálóknak, egy másikat a hálózati eszközöknek, egy harmadikat pedig az áramellátási és hűtési összetevőknek. Ez a megközelítés megkönnyíti az egyes berendezések megtalálását és elérését, ha szükséges.
- Súlyeloszlás: A rack elrendezésének megtervezésekor fokozottan ügyeljen a súlyelosztásra. A nehezebb berendezéseket a rack aljára kell helyezni a stabilitás biztosítása érdekében. Ez segít megelőzni az állvány felborulását, és csökkenti a berendezés károsodásának kockázatát.
- Kábelkezelés: A kábelkezelés a rack-szervezés kritikus szempontja. Tervezze meg előre a kábelek útvonalát a rendetlenség minimalizálása és a megfelelő légáramlás biztosítása érdekében. Használjon kábelkezelési tartozékokat, például kábeltálcákat, kábelrögzítőket és kábelhüvelyeket, hogy a kábeleket rendben és rendezetten tartsa.
Berendezés beszerelése az állványba
Miután világos tervet készített a rack elrendezésére vonatkozóan, ideje elkezdeni a berendezés telepítését. Kövesse az alábbi tippeket a zökkenőmentes és hatékony telepítés érdekében:
- Használja a megfelelő rögzítő hardvert: Győződjön meg arról, hogy minden eszközhöz a megfelelő rögzítő hardvert használja. A legtöbb állványra szerelhető berendezéshez olyan rögzítőkeretek tartoznak, amelyeket úgy terveztek, hogy illeszkedjenek a szabványos 19 hüvelykes állványokhoz. Használjon csavarokat vagy más rögzítőelemeket, amelyek kompatibilisek az állvánnyal és a berendezéssel a biztonságos illeszkedés érdekében.
- Berendezések igazítása: Amikor a berendezést az állványba telepíti, győződjön meg arról, hogy az megfelelően egy vonalban van az állványsínekkel. Ez megkönnyíti a berendezés telepítését és eltávolítását a jövőben. Egy vízmérték segítségével ellenőrizze a berendezés beállítását, és végezze el a szükséges beállításokat.
- Csatlakozó kábelek: Amikor minden egyes berendezést telepít, csatlakoztassa a kábeleket a kábelkezelési tervnek megfelelően. Minden kábelt egyértelműen jelöljön meg a forrás és a rendeltetési hely azonosítása érdekében. Ez megkönnyíti az esetlegesen felmerülő csatlakozási problémák hibaelhárítását.
Az energiaelosztás optimalizálása
Az energiaelosztás egy másik fontos szempont a 42U-s rack megtervezésekor. Íme néhány tipp annak biztosítására, hogy berendezése megbízható és hatékony áramellátással rendelkezzen:
- Használjon kiváló minőségű PDU-t: Az áramelosztó egység (PDU) elengedhetetlen a rackben lévő berendezés áramelosztásához. Olyan PDU-t válasszon, amely elegendő aljzattal rendelkezik az összes eszköz befogadásához, és elegendő teljesítményt biztosít. Fontolja meg PDU használatát olyan funkciókkal, mint a távfelügyelet és -vezérlés, amelyek segítségével hatékonyabban kezelheti energiafogyasztását.
- Redundáns tápegység: Kritikus alkalmazásokhoz redundáns tápegység használata javasolt. Ez azt jelenti, hogy több áramforrást kell csatlakoztatni a berendezéshez, hogy áramkimaradás esetén is biztosítva legyen a folyamatos működés. Használhat kétbemenetes PDU-t, vagy csatlakoztathatja berendezését több PDU-hoz, amelyeket különböző áramkörök táplálnak.
- Energiagazdálkodás: Az energiafogyasztás optimalizálása érdekében hajtson végre energiagazdálkodási stratégiát. Ez magában foglalhatja az energiatakarékos funkciók használatát a berendezésen, például az alvó üzemmódot vagy az automatikus kikapcsolást, valamint az energiafogyasztás figyelését, hogy azonosítsa azokat a területeket, ahol csökkentheti a fogyasztást.
A megfelelő hűtés biztosítása
A megfelelő hűtés elengedhetetlen a berendezés teljesítményének és megbízhatóságának fenntartásához. Íme néhány tipp a 42U-os rack megfelelő hűtésének biztosításához:
- Levegőáramlás szabályozás: Tervezze meg az állvány elrendezését úgy, hogy elősegítse a megfelelő légáramlást. A berendezést úgy helyezze el, hogy a levegő szabadon áramolhasson az állványon keresztül. Kerülje el a szellőzőnyílások elzárását vagy a forró pontok létrehozását az állvány túlzsúfolásával.
- Használjon állványra szerelt hűtőegységet: Fontolja meg a rack-be szerelt hűtőegység használatát, hogy további hűtést biztosítson berendezése számára. Ezek az egységek a rack belsejébe helyezhetők, és úgy vannak kialakítva, hogy eltávolítsák a hőt a levegőből, mielőtt az elérné a berendezést.
- Hőmérséklet és páratartalom figyelése: Használjon hőmérséklet- és páratartalom-érzékelőket az állványon belüli környezeti feltételek figyelésére. Ez segít felismerni a hűtéssel vagy páratartalommal kapcsolatos esetleges problémákat, és megtenni a helyesbítő intézkedéseket, mielőtt azok kárt okoznának a berendezésben.
Rack kiegészítők használata
Számos rack-tartozék áll rendelkezésre, amelyek segíthetnek a 42U-os állvány hatékonyabb rendszerezésében. Íme néhány példa:
- Kábelkezelési tartozékok: Ahogy korábban említettük, a kábelkezelő kiegészítők, mint például a kábeltálcák, kábelkötegelők és kábelhüvelyek segíthetnek a kábelek rendben és rendszerezésében. Ezek a tartozékok megkönnyítik a berendezés telepítését, karbantartását és hibaelhárítását.
- Rack - Szerelt polcok: A rack-be szerelt polcok további tárolóhelyet biztosítanak az olyan kis tárgyaknak, mint a patch panelek, tápegységek és hálózati kábelek. Ezek a polcok különböző magasságokban helyezhetők el az állványon belül, hogy elférjenek a különböző méretű berendezések.
- Ajtók és panelek zárása: Az ajtók és panelek zárása segíthet a berendezés biztonságában és megakadályozhatja az illetéktelen hozzáférést. Ez különösen fontos adatközpontokban vagy más olyan környezetekben, ahol a biztonság aggodalomra ad okot.
Ajánlott termékek katalógusunkból
42U rack beszállítóként kiváló minőségű termékek széles skáláját kínáljuk, hogy megfeleljenek az Ön állványszervezési igényeinek. Íme néhány ajánlott termékünk:

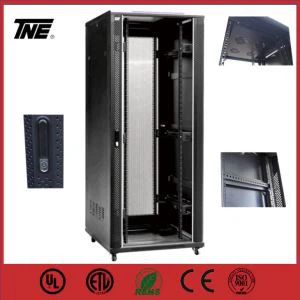

- Padlón álló szerverállvány hálózati szekrény elülső üvegajtóval: Ez a rack elülső üvegajtóval rendelkezik a könnyű láthatóság és a felszereléshez való hozzáférés érdekében. Elegendő helyet biztosít szerverek, hálózati eszközök és egyéb összetevők felszereléséhez.
- Kiváló minőségű kilenc összecsukható szerkezet Hálózati szekrény Nagy teljesítményű hálózati rack Lenovo szerverállvány Dell szerverszekrény: Kiváló minőségű, kilenc összecsukható szerkezetű hálózati szekrényünket úgy tervezték, hogy maximális tartósságot és stabilitást biztosítson. Támogatja a nagy teherbírású berendezéseket, és alkalmas adatközpontokban és más igényes környezetben való használatra.
- Nagy terhelésű, 1500 kg-os szerverállványos hálózati szekrény adatközponti szekrény: Ez a nagy terhelésű szerverállvány akár 1500 kg berendezést is képes elviselni. Ideális nagyméretű adatközpontokhoz és egyéb alkalmazásokhoz, ahol nagy kapacitású állványra van szükség.
Következtetés
A 42U rack rendszerezése alapos tervezést, a részletekre való odafigyelést, valamint a megfelelő eszközök és tartozékok használatát igényli. Az ebben a blogban felvázolt tippek és stratégiák követésével jól szervezett és hatékony rack-környezetet hozhat létre, amely megfelel vállalkozása igényeinek. Ha bármilyen kérdése van, vagy további segítségre van szüksége az állványszervezéssel kapcsolatban, kérjük, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldásokat állványozási igényeire, és várjuk, hogy megvitassuk beszerzési követelményeit.
Hivatkozások
- Andrews, T. (2018). Data Center Rack tervezése és kezelése. IT Press.
- Brown, S. (2020). Bevált gyakorlatok állványra szerelt berendezések telepítéséhez. Hálózati világ.
- Clark, R. (2019). Kábelkezelés adatközpontokban. Datacenter Dynamics.
